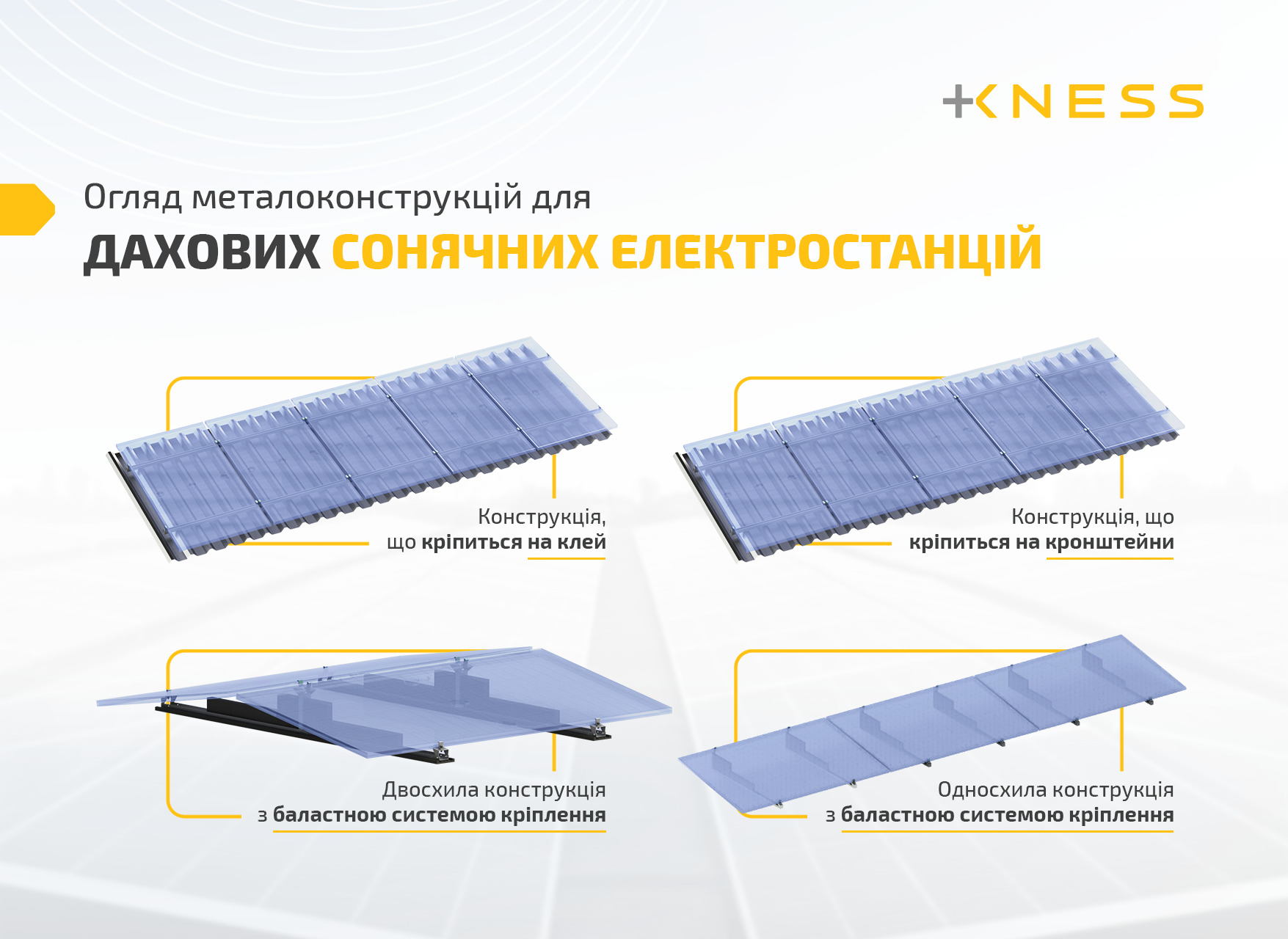

Огляд металоконструкцій для дахових сонячних електростанцій

Дахова сонячна станція — джерело чистої енергії для бізнесу, можливість зменшити свої витрати на електроенергію та перетворити площу даху на актив. Встановлюючи СЕС на даху, варто подбати про надійні та оптимальні за металоємністю опорні рішення для кріплення сонячних модулів. Сучасні моделі металоконструкцій виробництва KNESS дають змогу кріпити сонячні модулі на різні типи покрівель зі збереженням надійності, гідро- та теплоізоляції даху. Усе завдяки грамотному підходу до розробки конструкторських рішень, яким займається наша RnD команда, та комплексному досвіду виробництва опорних металоконструкцій.

Розглянемо, які існують моделі опорних конструкцій для дахових СЕС та як вибрати оптимальний варіант для себе.

Моделі дахових металоконструкцій для скатних дахів з металевим покриттям

Для похилих дахів з металевим покриттям KNESS пропонує дві моделі металоконструкцій різних типів кріплення: інвазивні та неінвазивні, залежно від міцності даху.

Опорна металоконструкція з кріпленням на кронштейни

Перша — опорна металоконструкція, що кріпиться на кронштейни. Встановлення таких металоконструкцій передбачає надійне механічне кріплення за допомогою кронштейнів до балки даху. Ця модель є універсальною, оскільки підходить під різні типи фотоелектричних модулів (ФЕМ), адаптується під будь-які нерівності та форми даху, є стійкою до атмосферних навантажень, та — що важливо — здійснює мінімальний тиск на дах.

Такий тип кріплення є найнадійнішим в плані міцності фіксації сонячних модулів до даху. Проте така модель підходить лише для тих дахів, для яких проникнення кріпильних систем у покрівлю не порушує його здатність нести навантаження.

Опорна металоконструкція з клейовим способом кріплення

Альтернативний неінвазивний варіант для улаштування сонячної станції на похилому даху з металевою покрівлею — використання опорної металоконструкції з клейовим способом кріплення. Він передбачає використання високоміцного однокомпонентного силіконового клею, який дозволяє надійно фіксувати металопрофіль до даху без пошкодження його цілісності. Клей, який ми використовуємо для кріплення цього типу металоконструкцій, має високу міцність на відрив при динамічних навантаженнях, а також стійкий до температур, ультрафіолету та атмосферних впливів.

Головна перевага використання клейових металоконструкцій — сумісність з дахами, що непридатні до інвазії. До таких належать, наприклад, дахи, вкриті сендвіч-панелями або тонким шаром металу з ненадійною основою (старі дерев’яні балки) тощо.

Дахові опорні конструкції для пласких дахів з бетонним, рубероїдним або мембранним покриттям

Конструкції для улаштування СЕС на пласких дахах з різними типами покриттів відрізняються наявністю або відсутністю баласту — спеціальних бетонних блоків, що забезпечують додаткову фіксацію конструкції зі збереженням цілісності, гідроізоляції та теплоізоляції даху. KNESS виробляє металоконструкції баластного типу.

Опорні металоконструкції для плоских дахів повинні надійно фіксувати сонячні панелі на даху, бути стійкими до вітрових та снігових навантажень, і водночас здійснювати мінімальний тиск на дах. Відповідно на пласких дахах використовують односхилі або двосхилі моделі металоконструкцій з оптимальним кутом нахилу для максимальної продуктивності та ефективності сонячних панелей. Односхилі металоконструкції найчастіше встановлюють з орієнтацією на “схід”,  а двосхилі — з орієнтацією “схід-захід”.

Оскільки баласт додає ваги усій конструкції, перед встановленням СЕС інженери обов’язково проводять огляд технічного стану даху та самої будівлі на можливість нести додаткове навантаження. Також проводяться розрахунки локального та розподіленого тиску на дах з метою визначення оптимальної ваги баластної системи кріплення. Відповідно можна використовувати й полегшені баластні блоки, якщо умови вітрового навантаження у точці розташування СЕС це дозволяють.  У ході облаштування СЕС на даху з мембранним покриттям ми додатково застосовуємо спеціально розроблені підкладки, виготовлені з вторсировини — гумової крихти, які додатково зменшують локальний тиск на дах, захищають матеріал покрівлі та метал конструкції від води.

Чи можна встановлювати СЕС на дахах з іншими типами покриттів?

На ринку існують рішення кріплень фотоелектричних модулів для різних типів покрівель, проте на власному досвіді ми переконалися в надійності фіксації металоконструкцій лише на рубероїдні, мембранні, бетонні та металеві покриття. На інші види покрівель, як, наприклад, шифер, керамочерепиця чи дерево, встановлювати СЕС ми не рекомендуємо, оскільки існує високий ризик пошкоджень цілісності даху й протікання.

KNESS розробляє та виготовляє надійні та оптимальні за металоємністю опорні металоконструкції для дахових сонячних електростанцій. Станом на початок 2024 року на наших металоконструкціях збудовано 16 дахових СЕС загальною піковою потужністю понад 8 МВт. Та наше виробництво не обмежується опорними системами лише для дахових електростанцій. Лише протягом 2023 року ми виробили понад 700 тонн металоконструкцій на експорт до країн Європи. До того ж наш комплексний 14-річний досвід  роботи на умовах EPC-підряду у сонячній енергетиці дає розуміння повного “життєвого” циклу, який проходять металоконструкції. Це допомагає нам розробляти та виготовляти якісний кінцевий продукт. Ми пропонуємо рішення, що адаптуються під різні типи дахів, розміри й потужності панелей. Також ми маємо можливість розробляти та виготовляти опорні системи індивідуально під потреби замовника. Більше про моделі металоконструкцій by KNESS можна дізнатися тут.
